Jiaxing Jiete New Material Co., Ltd, được thành lập vào năm 2010, là nhà sản xuất chuyên nghiệp các sản phẩm và giải pháp vải sợi thủy tinh. Tọa lạc tại thành phố Hải Ninh, tỉnh Chiết Giang, công ty có giao thông thuận tiện. Chúng tôi là Trung Quốc Vải sợi thủy tinh giãn nở có độ dày 1-5mm – dùng làm đệm Nhà cung cấp và Bán buôn Vải sợi thủy tinh giãn nở có độ dày 1-5mm – dùng làm đệm Nhà xuất khẩu. Chúng tôi chuyên sản xuất vải sợi thủy tinh và cung cấp dịch vụ thiết kế, phát triển và sản xuất theo yêu cầu. Các thiết bị chính của chúng tôi bao gồm máy cuộn - hồ sợi Karl Mayer, máy dệt kim phun khí, máy dệt thoi Dornier và nhiều máy tráng phủ. Các sản phẩm chính bao gồm vải sợi thủy tinh, vải aramid và vải sợi thủy tinh tráng phủ như màng kiến trúc PTFE, vải tráng PTFE, vải tráng silicone, vải tráng PVC, vải tráng PU và các vật liệu tổng hợp khác. Có sẵn các giải pháp tùy chỉnh. Được định hướng bởi quản lý khoa học, đổi mới và hợp tác cùng thắng từ năm 2010, chúng tôi đã đạt được vị thế trên thị trường toàn cầu và xây dựng quan hệ đối tác khách hàng bền vững. Nhiệt liệt chào đón mọi người đến thăm và đàm phán.

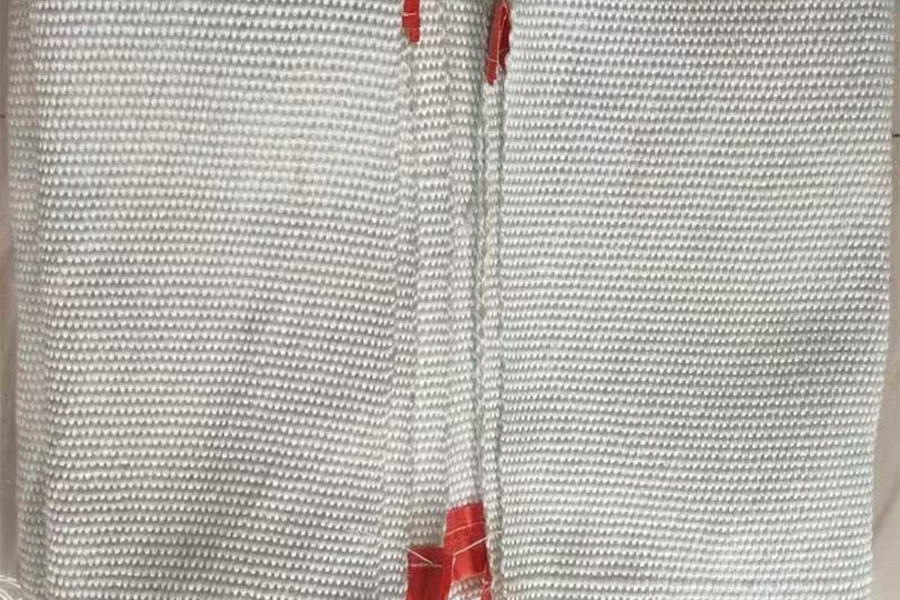

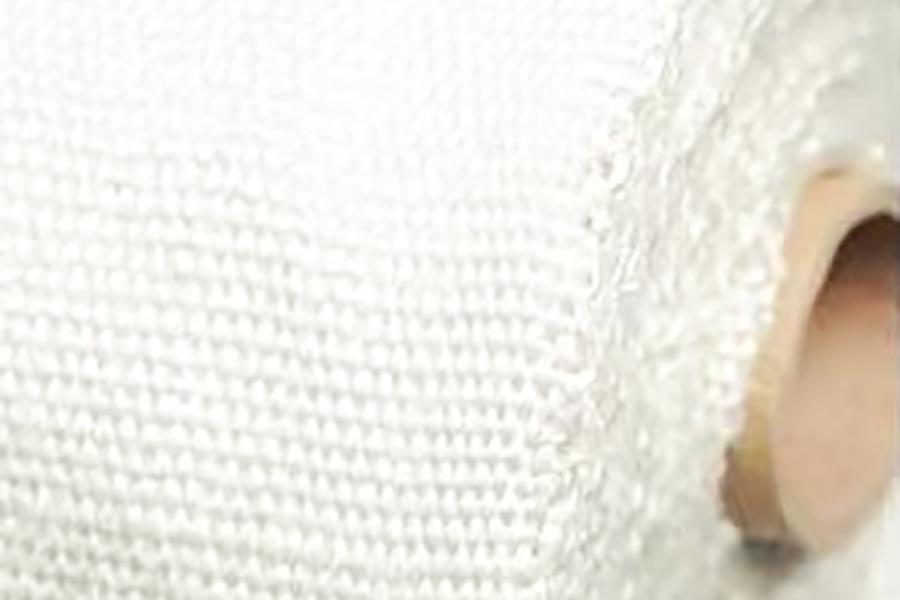

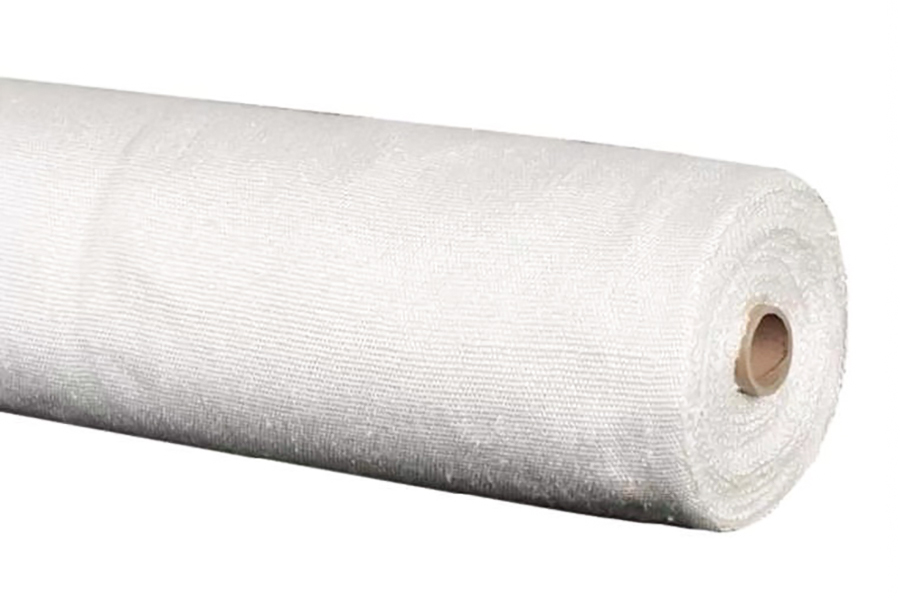

Vải sợi thủy tinh mở rộng độ dày 1-5mm
cho các ứng dụng đệm đệm
Vải sợi thủy tinh giãn nở trong phạm vi độ dày 1–5 mm được sản xuất cho các ứng dụng đệm đệm. Vật liệu này được sản xuất từ sợi thủy tinh dạng sợi liên tục, được dệt thành cấu trúc dạng lưới mở và được giãn nở về mặt cơ học để đạt được độ dày và mật độ được kiểm soát. Cấu trúc này cung cấp sự cân bằng giữa khả năng chịu nén và tính thấm. Kết cấu bề mặt và độ rỗng của vải góp phần tạo nên đặc tính của vải dưới tác dụng tải tuần hoàn, khiến vải phù hợp với các lớp giảm chấn và cách nhiệt trong thiết bị công nghiệp. Dung sai độ dày được duy trì trong phạm vi ±0,2 mm trên phạm vi chỉ định, đảm bảo hiệu suất ổn định trong dây chuyền lắp ráp.
Điểm mạnh cốt lõi
- Lựa chọn độ dày từ 1 mm đến 5 mm cho phép thích ứng với các yêu cầu về khe hở và tải trọng khác nhau.
- Cấu trúc lưới mở cho phép thoát khí và hơi ẩm, giảm nhiệt bị giữ lại trong các khối đệm.
- Thành phần sợi thủy tinh cung cấp khả năng chống rão và giãn dưới lực nén kéo dài.
- Tương thích với các chất liên kết và lớp phủ để tăng cường ma sát hoặc bịt kín bề mặt.
- Mẫu mở rộng đồng đều giảm thiểu sự thay đổi độ dày trên các tấm lớn.
Đặc tính sản phẩm
- độ dày 1.0, 2.0, 3.0, 4.0, 5.0 mm (có sẵn tùy chỉnh)
- trọng lượng khu vực 280–450 g/m2
- Mở lưới 2,5 × 2,5 mm, diện tích mở 40–55%
- Độ bền kéo 450–600 N/50 mm
- Độ lệch nén 12–28 kPa (25%)
- Nhiệt độ dịch vụ –40°C đến 260°C
- Khả năng tương thích nhựa Phenolic, epoxy, silicone, acrylic
Kịch bản ứng dụng
01 Tấm ép công nghiệp – phân bố tải trọng trong máy ép thủy lực và khí nén
02 Rào cản cách nhiệt – giữa bề mặt nóng và các bộ phận nhạy cảm
03 Giá đỡ giảm rung – chân máy và tấm đế
04 Dụng cụ tổng hợp – lớp đệm và lớp đệm trong đóng bao chân không
05 Lắp ráp ô tô - miếng đệm cố định để giữ và làm mờ bảng điều khiển
Lưu ý về xử lý và lắp đặt
- Bảo quản trong môi trường khô ráo với độ ẩm tương đối dưới 65% để tránh hấp thụ độ ẩm.
- Sử dụng máy cắt hoặc kéo sắc để tránh làm nát cấu trúc lưới ở các cạnh.
- Khi xếp nhiều lớp miếng đệm, hãy định hướng hướng dọc của các lớp liền kề theo hướng vuông góc.
- Để liên kết keo, áp dụng áp suất đồng đều và cho phép thời gian lưu hóa theo thông số kỹ thuật của chất kết dính.
Câu hỏi thường gặp
Làm thế nào để chọn độ dày chính xác cho một tải nhất định?
Đối với tải trọng dưới 0,5 MPa, độ dày 1–2 mm là đủ. Đối với 0,5–1,2 MPa, 3–4 mm giúp kiểm soát độ lệch tốt hơn. Nên sử dụng 5 mm khi độ nhám bề mặt vượt quá 0,8 mm.
Vải có thể được cắt hoặc tạo hình mà không bị sờn?
Cấu trúc mở rộng ổn định. Sử dụng dao nóng hoặc dao cắt siêu âm để hàn kín các cạnh. Để cắt cơ học, hãy phủ một lớp sơn mỏng lên cạnh (silicone hoặc epoxy).
Bộ nén dự kiến sau khi sử dụng kéo dài là bao nhiêu?
Độ nén dưới 25% ở 100°C trong 24 giờ, độ đông cứng vĩnh viễn nhỏ hơn 8% độ dày ban đầu. Phục hồi tăng tốc bằng cách giảm tải.
Vải có chịu được dầu và dung môi không?
Sợi thủy tinh trơ với hầu hết các loại dầu và dung môi. Chất kết dính (tinh bột hoặc acrylic) có thể mềm ra trong dung môi phân cực. Chỉ định các phiên bản không có chất kết dính hoặc có phủ để tiếp xúc với dung môi.
Dữ liệu tham khảo kỹ thuật
| độ dày (mm) | trọng lượng khu vực (g/m²) | Độ dọc khi kéo (N/50mm) | Độ lệch nén (kPa) |
| 1.0 | 280–295 | 450–480 | 24–28 |
| 2.0 | 320–340 | 500–530 | 18–22 |
| 3.0 | 365–390 | 540–570 | 15–19 |
| 4.0 | 400–425 | 570–600 | 13–16 |
| 5.0 | 430–450 | 585–610 | 12–14 |
